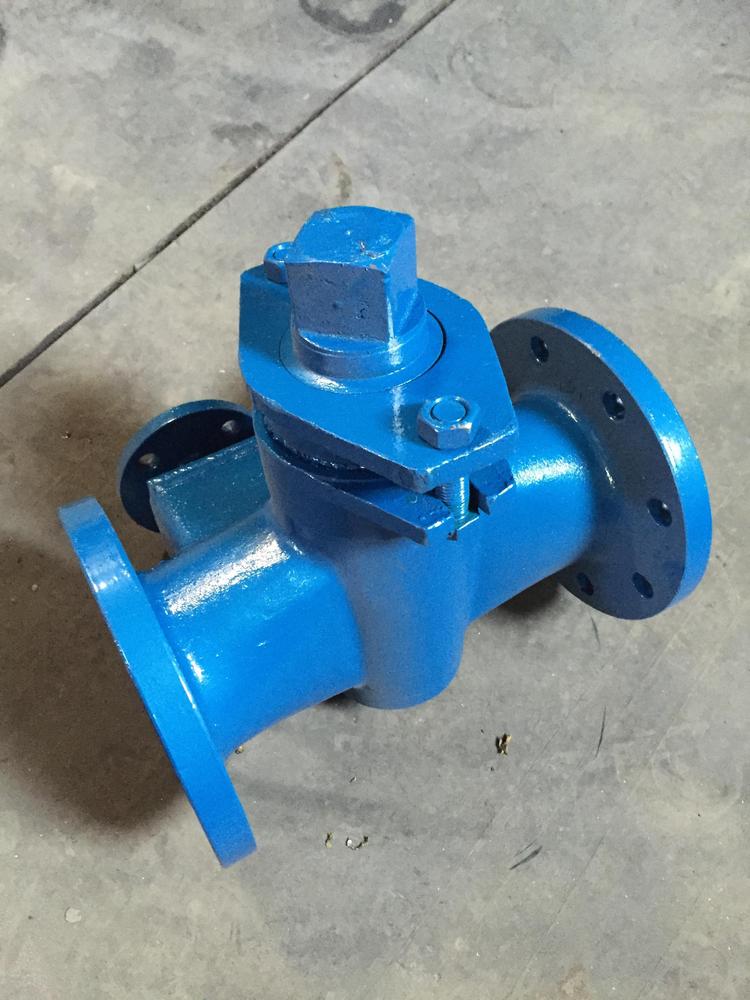

16C沥青保温旋塞阀：铸钢法兰夹套二通阀门DN15-DN400全面解析
在石油、化工、沥青储运及重油管道系统中，介质往往具有高粘度、易凝固的特性，尤其是在常温下会变得粘稠甚至固化，给管道输送带来极大困难。16C沥青保温旋塞阀（铸钢法兰夹套二通阀门）正是为解决这一难题而设计的专用阀门。它通过独特的夹套保温结构和旋塞启闭方式，确保高粘度介质在管道中顺畅流动。本文将详细介绍该阀门的结构特点、工作原理、技术参数及应用场景。
一、产品概述
16C沥青保温旋塞阀属于旋塞阀大类，采用铸钢（通常为WCB）材质，公称压力为1.6MPa（16公斤），故称“16C”。其连接方式为法兰连接，结构形式为二通式，并带有保温夹套。阀门通径范围覆盖DN15至DN400，可满足从小口径取样到大型输送管道的多种需求。该阀门专为沥青、重油、渣油、硫磺、石蜡等高凝固点介质设计，通过夹套内通入蒸汽、导热油或热水等热媒，对阀门内部介质进行保温或加热，防止凝固堵塞。
二、结构特点与工作原理
- 夹套保温结构：阀体外部设有夹套层，夹套上带有热媒进出口（通常为法兰或螺纹连接）。工作时，热媒在夹套内循环流动，热量通过阀体内壁传递给内部介质，使其保持流动状态。夹套设计有效补偿了阀门散热，确保介质温度稳定。
- 旋塞启闭方式：旋塞阀的核心部件是一个带通孔的圆柱形或圆锥形旋塞体。旋转旋塞90°，即可实现阀门的全开或全关。旋塞与阀体之间通过密封面紧密配合，通常采用软密封（如聚四氟乙烯）或金属硬密封，确保零泄漏。对于沥青等介质，金属硬密封更耐高温和磨损。
- 二通流道：阀门为二通式，即一进一出，流道直通，流阻小，适合高粘度介质通过。旋塞通道与管道内径匹配，减少压降和堵塞风险。
- 铸钢阀体：阀体采用铸钢（WCB）制造，具有高强度、耐高压和耐温性能，适用温度范围广（通常-29℃~425℃，具体取决于密封材料）。铸钢材质还具有良好的抗热震性和机械强度，适合恶劣工况。
三、技术参数与规格
- 公称压力：1.6MPa（16C）
- 公称通径：DN15~DN400
- 连接方式：法兰连接（符合GB、ANSI、DIN等标准）
- 阀体材质：铸钢WCB、不锈钢CF8/CF8M等（可选）
- 旋塞材质：铸钢、不锈钢、硬质合金等
- 密封材质：PTFE、柔性石墨、金属硬密封
- 适用温度：-29℃~425℃（取决于密封和热媒温度）
- 夹套热媒：蒸汽、导热油、热水（压力通常≤1.0MPa）
- 操作方式：手柄、蜗轮、气动、电动等
四、应用场景
16C沥青保温旋塞阀广泛应用于以下领域：
- 沥青储运：沥青装卸车、管道输送、储罐出口等，防止沥青冷却凝固。
- 重油输送：电厂、锅炉房的重油管道，保持油温以实现顺利燃烧。
- 化工行业：硫磺、石蜡、树脂等高凝固点介质的管道控制。
- 环保工程：废油回收、污泥处理等需保温的管线。
五、选型与安装注意事项
- 热媒选择：根据介质凝固点选择合适热媒，确保夹套温度高于介质凝固点10~20℃。
- 阀门通径：根据流量和流速要求选择DN尺寸，避免过小导致压降过大。
- 密封材料：高温工况应选用金属硬密封或柔性石墨，低温可选用PTFE。
- 安装方向：旋塞阀通常无方向性，但建议按阀体箭头指示安装，便于操作和维护。
- 保温措施：夹套热媒进出口应连接可靠，确保热媒循环畅通，避免死角。
六、
16C沥青保温旋塞阀（铸钢法兰夹套二通阀门）是处理高粘度、易凝固介质的理想选择。其独特的夹套保温设计、可靠的旋塞密封和宽泛的通径范围（DN15-DN400），使其在沥青、重油等工业管道中发挥着不可替代的作用。正确选型、安装和维护，能显著提高管道系统的运行效率和安全性。如需了解更多产品细节，请咨询专业阀门制造商或供应商。
